【Word】図形で相関図や組織図を描く!SmartArtを使わずに作る基本

Wordで組織図や相関図を作成する際、標準機能のSmartArtは手軽ですが、図形の数が増えたり複雑な配置を求められたりすると、意図通りのレイアウトを保つのが難しくなります。自由度の高い図面を構築するには、個別の図形を組み合わせて手動で作図する手法が最も確実です。図形を一つずつ配置し、コネクタで論理的に繋ぐことで、SmartArtでは不可能な微細な位置調整や独自の装飾が可能になります。本記事では、Wordの図形機能を駆使して、情報の揃った美しい相関図や組織図をゼロから作成するための正確な手順と、図形のズレを防いで情報の繋がりを正しく管理する手法を詳しく解説します。

1.Wordで図形を組み合わせて図解を構築する論理的な仕組み

Wordにおける手動の作図は、各図形が持つ独立した座標データと、それらを結びつける描画順序の管理によって成り立っています。正確な図面を作成するために、その内部仕様を分析します。

1-1.ベクターデータによる図形管理と再利用の利点

Wordの図形はベクター形式で管理されているため、拡大や縮小を行っても線がぼやけることがありません。組織図のように、同じサイズの図形を大量に並べる必要がある資料では、このデータの特性が大きな利点となります。一つの図形を完璧な書式に設定した後、それを複製して量産することで、すべてのパーツが同じ属性を保持した状態で管理されます。これは画像データを貼り付ける手法とは異なり、後から色や線の太さを一括で変更できる情報の柔軟性を備えています。この論理的な構造を活かすことが、修正に強い図面を作るための基盤となります。

1-2.コネクタによるオブジェクト間の依存関係の構築

手動で作図する際の最大の懸念は、図形を動かしたときに線が取り残されることです。これを解決するのがコネクタという特殊な描画オブジェクトです。コネクタを図形の接続点に吸着させると、Wordの内部では「図形Aと図形Bの間にリンクが存在する」という情報が記録されます。図形が移動して座標が書き換わると、描画エンジンはこのリンク情報を参照して、線の長さや角度をリアルタイムで再計算します。この動的な仕組みがあるため、複雑な相関図であっても、図形の位置関係を自由に入れ替えながら、情報の正しい繋がりを維持し続けることが可能になります。

2.組織図や相関図をゼロから構築する具体的な手順

SmartArtを使わず、自由にレイアウトを操りながら図面を完成させるための操作ステップを詳しく解説します。

2-1.基準となる図形を配置して複製する手順

まずは、情報の器となる図形を正確に量産する手順です。

1. 挿入タブをクリックし、図形から四角形などを選択します。
2. 用紙上でドラッグして図形を描き、図形の形式タブでサイズを数値入力して固定します。
3. 図形を選択した状態でCTRLキーを押しながら横へドラッグし、同じサイズの図形を増やします。
4. 作成した図形の中に直接文字を入力し、ホームタブで中央揃えを適用します。

これで、大きさの揃ったパーツが揃います。この段階では大まかな配置で問題ありません。次の手順で正確に整えていきます。

2-2.整列機能としっぽの調整で配置を固定する手法

次に、図形を綺麗に並べてコネクタで結ぶ手順です。

1. 並べたい図形をすべて選択し、図形の形式タブにあるオブジェクトの整列から上下中央揃えを叩きます。
2. さらに左右に整列を選択し、図形同士の間隔を均等にします。
3. 図形からカギ線コネクタを選択し、図形の縁に現れる赤い接続点同士をドラッグで結びます。
4. 最後に、すべてのパーツを選択して右クリックし、グループ化を選択して一体化させます。

この手順を履行することで、マウス操作による数ミリのズレを一掃し、プロフェッショナルな品質の組織図が完成します。グループ化を行うことで、完成した図面が不用意にバラバラになる遅れを防ぐことができます。

3.図解作成時のレイアウト崩れや不備に関するトラブル解決10選

図形が動いてしまう場合や、線がうまく繋がらないといった不都合を解消するための具体的な方法を解説します。

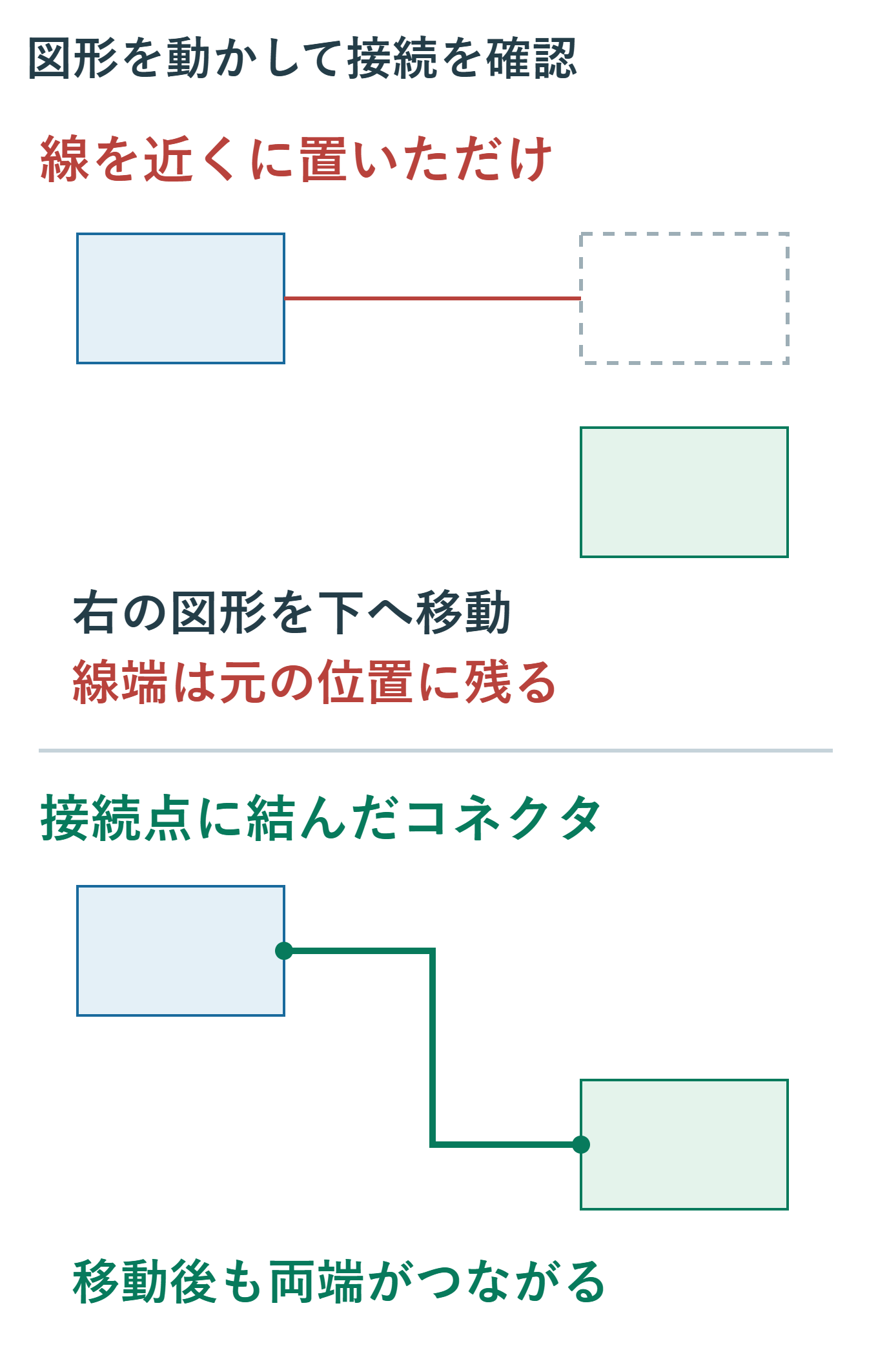

解決1:図形を動かした時に接続していた線がそのままの位置に残ってしまう

使用している線がコネクタではなく、通常の直線になっています。挿入タブの図形メニューから、線カテゴリにあるコネクタと名の付く線を選び直してください。図形の縁にマウスポインタを近づけた際、接続点が赤く光ることを点検した上でマウスを離すようにすると、図形の移動に追従するようになります。

解決2:複数の図形をまとめて選択したいがうまく掴めない

ホームタブの右端にある選択ボタンを叩き、オブジェクトの選択を有効にしてください。このモードではドラッグした範囲内の図形だけを一括で囲むことができ、本文の文字を誤って選択するミスを取り除けます。作業が終わった後はESCキーを叩いて元の入力モードに戻す手順を進めてください。

解決3:図形の中に文字を多めに入れたら枠からはみ出してしまった

図形を右クリックして図形の書式設定を開き、テキストボックスの項目を確認してください。ここでテキストに合わせて図形のサイズを調整するのチェックを入れると、文字量に合わせて自動で図形が広がります。ただし、全体のサイズを揃えたい場合は、この設定はオフにして文字サイズを下げる手法が推奨されます。

解決4:作成した図解がページをまたぐ際に配置がバラバラになる

図形の配置設定が文字列と一緒に移動するになっていることが原因です。図形を選択し、レイアウトの詳細設定からアンカーを固定するにチェックを入れてください。これにより、図形が特定の段落に紐付けられ、文章の編集によって図面が勝手に分裂する不都合を抑えることができます。

解決5:組織図の線が重なり合ってどこの部署に繋がっているか分からない

カギ線コネクタの中間にある黄色のハンドルをマウスで掴んでドラッグしてください。この操作により、線の折れ曲がる位置を自由に定義できます。他の図形や線との重なりを論理的に避ける経路を作ることで、視覚的な情報の揃いを取り戻せます。

解決6:図形の色を一度に変えたいが一つずつ操作するのが面倒だ

CTRLキーを押しながらすべての図形を選択するか、選択ウィンドウで名前を全選択してください。その状態で図形の形式タブから色を指定すれば、すべてのパーツの属性を一瞬で書き換えることが可能です。F4キーを叩いて直前の色変更を繰り返す手法も効率的です。

解決7:印刷すると画面で見た時よりも図形の端が欠けて見える

図形がプリンターの印刷可能範囲外、あるいは用紙の端ギリギリに配置されています。レイアウトタブで余白設定を広めにとるか、図面全体を選択して中央へ数ミリ移動させる調整を行ってください。PDFに出力してデータの欠落がないか事前に点検する手順を履行しましょう。

解決8:グループ化した後に中の一つの図形だけを削除することができない

グループ化された図形を一度クリックし、少し間を置いてから消したい図形だけをもう一度クリックしてください。子要素だけが選択された状態になれば、DELETEキーでそのパーツのみを取り除くことができます。グループ全体を解体せずに一部を編集できる正確な操作です。

解決9:図形を微調整しようとすると磁石のようにカクカク動いてしまう

Wordのグリッド線に吸着する機能が働いています。ALTキーを押し下げたまま図形をドラッグすることで、この吸着を一時的に無効化し、ミリ単位で自由に位置を決める手法が有効です。これにより、目視による微細なズレを納得のいくまで修正できます。

解決10:すべての図形配置をリセットして最初からやり直したい

配置が混乱して修復が困難なときは、選択ウィンドウで描画オブジェクトをすべて選び消去します。その後、挿入タブから新しい描画キャンバスを配置し、その中で作図を再開する手順を守ってください。キャンバスを使うことで、図面全体を一つの大きな箱として管理しやすくなり、再構築の手順が整理されます。

4.SmartArtと手動図形の論理的な機能比較表

作成する資料の目的や複雑さに合わせて、どちらの手法を選ぶべきか以下の表で判断してください。

比較項目	SmartArt機能	個別の図形による手動作成
作成のスピード	最高。文字を打つだけで形が完成する。	普通。図形を一つずつ並べる手順が必要。
配置の自由度	低い。決められた型に制限される。	最高。どのような複雑な配置も可能。
コネクタの追随	完全自動。修正が容易。	手動設定。一度繋げば追随する仕組み。
デザインの独自性	定型。他者と似た見た目になりやすい。	無限。独自の書式を自由に組み込める。

5.まとめ

Wordで図形を組み合わせて組織図や相関図を構築する手順は、個別の図形データを論理的に整列させ、コネクタによってオブジェクト間のリンクを確立する操作です。SmartArtの制約に縛られず、座標の数値を指定して配置を固定し、グループ化によって情報の塊を保護することで、手作業による配置のズレを一掃した高品質な図解が完成します。接続の不備やレイアウトの乱れが生じた際は、接続点の吸着状態やアンカーの固定設定を正確に点検し、Wordの仕様に基づいた正しい手法で修正を行ってください。

📝
